Возможна поставка оборудования по Вашему запросу и предпродажная его подготовка

Размещённые на сайте металлорежущие станки, являются новыми, 2025 года выпуска и находятся на нашем складе. По заявке возможна поставка в течение 1-2 недель.

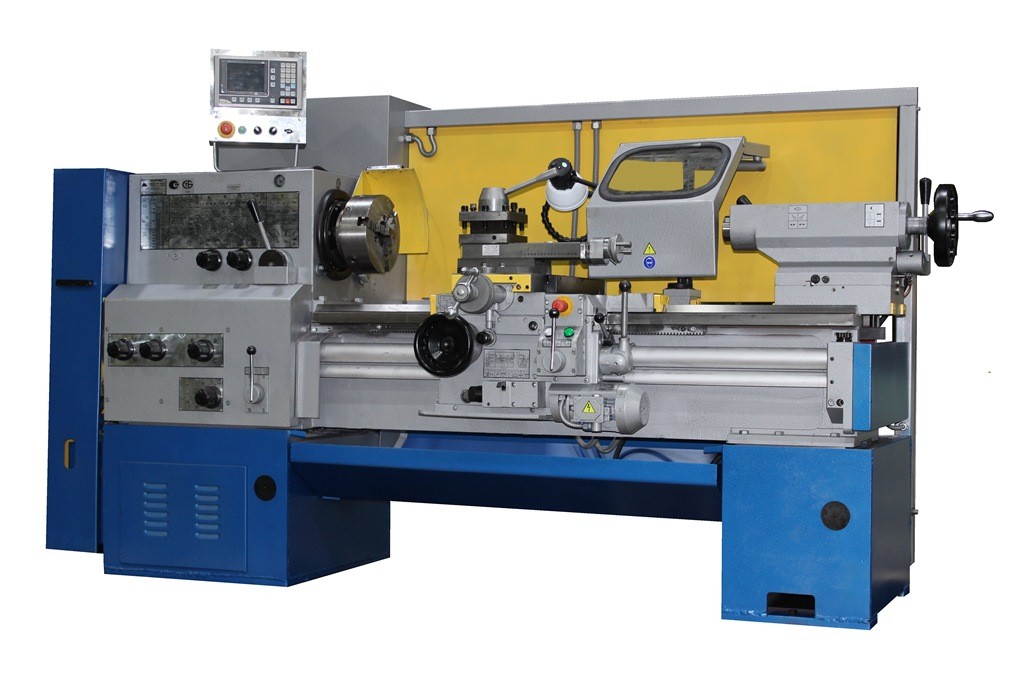

Токарно-винторезный станок ГС526УВГДЛМЦ2-02

Наименование параметраЗначение
Показатели обрабатываемой заготовки
Наибольший диаметр заготовки над станиной, мм500
Наибольший диаметр заготовки над суппортом, мм420
Наибольший диаметр заготовки, устанавливаемой над станиной (в выемке), мм840
Диаметр цилиндрического отверстия в шпинделе, мм70
Наибольшая длина устанавливаемой заготовки (в центрах), мм2000
Наибольший диаметр заготовки над выемкой в станине, мм235
Высота центров над направляющими станины, мм320
Показатели инструмента
Наибольшая высота резца, устанавливаемого в резцедержателе, мм25
Движения станка (скорости и подачи)
Количество скоростей шпинделя прямого вращения22
Количество скоростей шпинделя обратного вращения11
Пределы частот вращения шпинделя, об/мин16 — 2000
Количество продольных подач суппорта24
Количество поперечных подач суппорта24
Пределы продольных подач суппорта, мм/об0,05 … 2,8
Пределы поперечных подач суппорта, мм/об0,025 … 1,4
Параметры нарезаемых резьб
Шаг метрических резьб, мм0,5 … 112
Шаг модульных резьб, модуль0,5 … 112
Шаг дюймовых резьб, число ниток на дюйм56 … 0,5
Шаг питчевых резьб, питч56 … 0,5
Силовые характеристики
Мощность привода главного движения, кВт11
Суммарная потребляемая мощность станка (наибольшая), кВт12,37
Габариты и масса
Габаритные размеры (Длина х Ширина х Высота), мм3880 х 1265 х 1430
Масса станка, кг3680
Класс точности по ГОСТ 8П (Повышенный)
№Артикул / НаименованиеКол-во
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
1Патрон 3-х кулачковый Ø250 (с комплектом прямых/обратных кулачков и ключом)1 шт.
2086.6000.000 Комплект инструмента1 компл.
3Комплект сменных зубчатых колес (m=2):—
086.5300.001 Колесо зубчатое Z=451
086.5300.009 Колесо зубчатое Z=731
086.5300.011 Колесо зубчатое Z=861
086.5300.013 Колесо зубчатое Z=721
086.5300.002 Колесо зубчатое Z=481
086.5300.010 Колесо зубчатое Z=801
086.5300.003 Колесо зубчатое Z=571
086.5300.005 Колесо зубчатое Z=601
086.5300.012 Колесо зубчатое Z=901
4Руководство по эксплуатации (Паспорт) на русском языке1 шт.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (включена в стоимость)
5097.23 Люнет подвижный1
6097.26 Люнет неподвижный1
77032-4161-01 Центр вращающийся1
8086.7000.000 Линейка конусная1
9086.2200.000 Упор микрометрический продольного хода1
10ОК101 Опора клиновая8

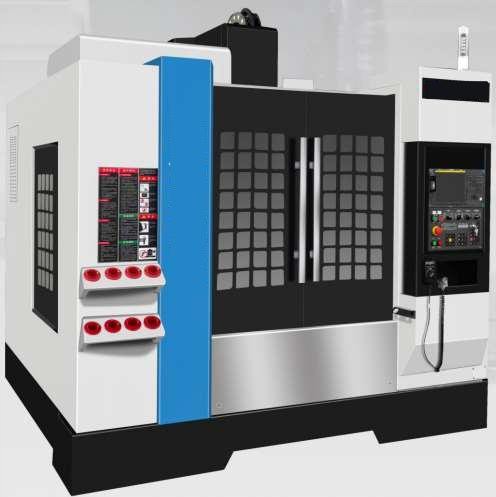

3-х осевой вертикально-фрезерный обрабатывающий центр модели F8-MFSG с дополнительной 4-й осью поворотным столом ф 255 мм

3-х осевой вертикально-фрезерный обрабатывающий центр модели F8-MFSG с дополнительной 4-й осью поворотным столом ф 255 мм

ПараметрЗначение
Общие сведения
Тип станинычугунная цельнолитая
Главный приводМотор-шпиндель
Рабочий стол
Размеры стола, мм1000 x 520
Ширина Т-образного паза, мм18
Количество Т- образных пазов / Шаг5 / 100 мм
Максимальная нагрузка, кг1000
Рабочая зона и перемещения
Диапазон перемещений X (продольный), мм850
Диапазон перемещений Y (поперечный), мм520
Диапазон перемещений Z (вертикальный), мм580
Число управляемых координат3
Шпиндель
Обороты шпинделя (мин/макс), об/мин20 — 18 000
Мощность двигателя, кВт20/30
Крутящий момент, Нм31/46
Конус шпинделяHSK-A63
Инструментальный магазин
Кол-во позиций в магазине24
Макс. диаметр инстр. (полный/свободный), мм70 / 120
Макс. длина инструмента, мм300
Макс. вес инструмента, кг6
Точность и Подачи
Точность позиционирования X/Y/Z, мм±0,005
Повторяемость X/Y/Z, мм±0,003
Рабочая подача X/Y/Z, мм/мин12000
Быстрые ходы X, Y, Z, м/мин48 / 48 / 32
Тип направляющихкачения (роликовые)
СОЖ и Питание
Давление СОЖ через шпиндель, Бар20
Объем бака СОЖ, л200
Потребляемая мощность, кВА30
Рабочее напряжение380 В, 50 Гц
Габариты и Вес
Габариты Ш x Д x В, мм2500 x 2400 x 2880
Масса станка, кг5600
№Наименование
1.Стружечный конвейер для сбора стружки, скребкового типа с тележкой для стружки, (шт): 2
2.Система смыва стружки для очистки внутренней поверхности рабочей зоны
3.Сигнальная трёхцветная лампа
4.Станция охлаждения масла шпинделя
5.Кондиционер для электрического шкафа
6.Инструментальным магазин встроен в кабину ограждения, огражден от рабочей зоны
7.Смена инструмента: с помощью двойного рычажного грейфера
8.Комплект измерительных щупов:
— щуп для обмера детали с оптической передачей сигнала,
— датчик для измерения инструмента,
— калибровочная оправка,
— калибровочное кольцо,
— пластиковый футляр
9.Автоматическая система смазки направляющих
10.Полное ограждение рабочей зоны с крышей
11.Система охлаждения шпинделя
12.Система переключения охлаждения инструмента: воздух/СОЖ
13.Сепаратор отделения СОЖ от масла
14.Защита насоса высокого давления от работы «насухую»
15.Уловитель масленого тумана
16.Наклонный стол в исполнении люлька с задней бабкой с планшайбой ф 255 мм в сборе:
— Поворотная ось
— Задняя бабка с планшайбой
— L-образные плиты 2 шт. (Длина 1000 мм)
— Базовый стол 1 шт.
— Наклонный стол 1 шт. (HW-255)
— Высота до оси, (мм): 155
— Высота до наклонного стола, (мм): 163
— Управление системой программно с помощью М-команд
— Сетка крепежных отверстий на наклонном столе
17.Система защиты и вибромониторинга шпинделя
18.Функция Look-ahead: изменение направлений контролируется системой ЧПУ с предпросмотром 99 блоков NC программы. Скорость подачи автоматически адаптируется.
19.Программное обеспечение ShopMill для ЧПУ Siemens 828D
20.Функция 3D симуляция для Siemens 828D
21.Математическая 3D модель станка для работы в системе Siemens NX 10
22.Цанговый патрон, особо тонкий 2-6 мм, А=120 — 4 шт.
Цанговый патрон, особо тонкий 2-6 мм, А=160 – 2 шт.
23.Цанга особо тонкая 2 мм – 2 шт.
Цанга особо тонкая 3 мм – 2 шт.
Цанга особо тонкая 4 мм – 2 шт.
Цанга особо тонкая 5 мм – 2 шт.
Цанга особо тонкая 6 мм – 2 шт.
24.Короткий сверлильный патрон Форма, А= 0,3-8 мм – 8 шт.
25.Силовой цанговый патрон для цилиндрических цанг 32 мм – 4 шт.
26.Цанга цилиндрическая для силовых патронов 25 мм – 2 шт.
Цанга цилиндрическая для силовых патронов 20 мм – 2 шт.
Цанга цилиндрическая для силовых патронов 16 мм – 2 шт.
27.Крючковый ключ с носиком 68/75 мм – 1 шт.
28.Комбинированная оправка для насадной фрезы 16 мм, А=60 – 1 шт.
Комбинированная оправка для насадной фрезы 16 мм, А=100 – 1 шт.
Комбинированная оправка для насадной фрезы 16 мм, А=160 – 1 шт.
29.Цанговый патрон ER 16, А=75 – 10 шт.
Цанговый патрон ER 25, А=75 мм – 10 шт.
Цанговый патрон ER 16, А=100 мм – 5 шт.
Цанговый патрон ER 25, А=100 мм – 5 шт.
30.Набор цанг ER16 прецизионный – 2 компл.
31.Набор цанг ER25 прецизионный – 3 компл.
32.Монтажное приспособление HSK63
33.Тиски станочные одностороннего действия с механическим усилителем KSG-5А-125 – 1 шт.
ПараметрЕд. изм.Модель HW-255
Диск (стол)
Диаметр дискаммΦ255
Высота по центру (верт.)мм160
Высота плиты (гор.)мм221
Общая высотамм360
Центральное отверстие дискаммΦ80H7
Диаметр сквозного отверстияммΦ45
Ширина Т-пазамм12H8
Посадочный ключмм18H7
Точность и управление
Минимальная единица заданиямм0.001
Повторяемостьarc.sec4
Точность деленияarc.sec15
Привод и сервосистема
ЧПУ (Fanuc)—α8i / β12i
ЧПУ (Mitsubishi)——
Серводвигатель—HF154T/S
Передаточное отношение—1:72
Способ фиксации—Гидравлический
Давление фиксациикг/см²25
Момент фиксациикг92
Производительность
Макс. скорость дискаоб/мин41.6
Нормальная скорость подачимм/мин4000
Нагрузка
Грузоподъемность (верт.)кг100
Грузоподъемность (гор.)кг250
Грузоподъемность (с задней бабкой)кг250
Масса
Снаряженная масса (без двигателя)кг120

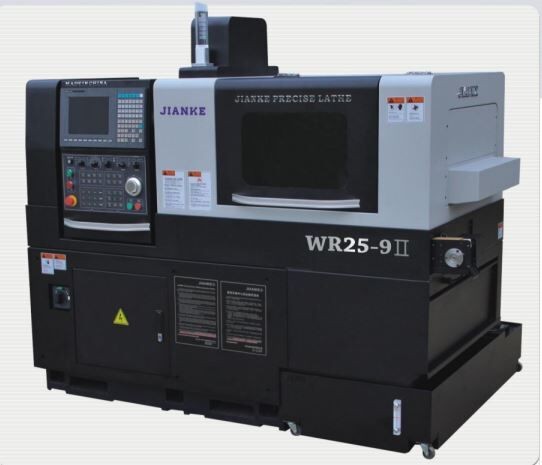

Токарный автомат продольного точения с ЧПУ модели JIANKE WR25-9S

Наименование параметраЗначение
Система управления и каналы
Система управленияSyntec
Канал управления3 канала
Количество осей (линейные + круговые)9 + 2
Шпиндель (оси)Z1 / C1
Противошпиндель (оси)Z2 / X2 / C2
Инструментальный блок 1 (оси)X1 / Y1
Инструментальный блок 2 (оси)Z3 / X3 / Y3
Инструментальный блок 3 (оси)Y2
Точность и параметры подачи
Минимальное программируемое значение0,001 мм
Скорость быстрой подачи32 м/мин
Параметры обработки в шпинделе
Максимальный диаметр обработки в шпинделе25 мм
Максимальная длина обработки в шпинделе с направляющей втулкой260 мм
Максимальная длина обработки в шпинделе без направляющей втулки1:2,5D (диаметр : длина)
Максимальный диаметр сверления для шпинделяΦ10 мм
Максимальный диаметр нарезания резьбы для шпинделяМ8
Максимальный диаметр сверления приводной головки для шпинделяΦ8 мм
Максимальный диаметр нарезания резьбы приводной головкой для шпинделяМ6
Параметры обработки в противошпинделе
Максимальный диаметр обработки в противошпинделе25 мм
Максимальная длина обработки в противошпинделе305 мм
Максимальный диаметр сверления для противошпинделяΦ8 мм
Максимальный диаметр нарезания резьбы для противошпинделяМ6
Максимальный диаметр сверления приводной головки для противошпинделяΦ8 мм
Максимальный диаметр нарезания резьбы приводной головкой для противошпинделяМ6
Инструментальный блок и оснастка
Инструментальный блокДвухрядный, двухсторонний
Токарный инструмент для шпинделя, количество/размер6 / 12×12
Приводная головка для шпинделя, количество/размер7 / ЕR16
Торцевой инструмент для шпинделя, количество/размер4 / ER16
Торцевой инструмент для противошпинделя, количество/размер4 + 4 + 4 / ER16
Скорость вращения приводного инструмента6000 об/мин
Двигатели и шпиндельные узлы
Тип шпинделя / противошпинделяВстроенный электрический шпиндель с масляным охлаждением
Скорость вращения шпинделя10000 об/мин
Индексация шпинделя / противошпинделя0,001° / 0,001°
Мощность шпинделя2,2 кВт / 3,5 кВт
Мощность двигателя приводной головки0,75 кВт
Общая потребляемая мощность13,5 кВт
Габариты и масса
Габариты (Д х Ш х В)2770 х 1880 х 1480 мм
Масса оборудования3900 кг

Вертикально-фрезерный обрабатывающий центр VMC855

Наименование показателяЕд. изм.Показатель
Перемещение по оси Xмм800
Перемещение по оси Yмм550
Перемещение по оси Zмм550
Расстояние от торца шпинделя до поверхности столамм120-670
Точность обработкимм0,004
Точность позиционированиямм0,003
Точность повторного позиционированиямм0,002
Максимальная скорость вращения шпинделяоб/мин8000
Регулировка скорости вращения шпинделя—Бесступенчатая регулировка
Тип хвостовика инструмента—BT 40
Подача СОЖ через шпиндель—15 атм
Тип инструментального магазина—ВТ40-24
Габаритные размеры стола (длина)мм1000
Габаритные размеры стола (ширина)мм550
Допускаемая нагрузка на столкг600
Тип крепежных элементов стола—Т-образные пазы
Скорость быстрых перемещений по осям Х, Y, Zм/мин30
Максимальные рабочие подачи по осям X, Y, Zм/мин10
ЧПУ—FANUC 0i-MF
МощностькВт25
Напряжение сетиВт380
Габаритымм4000*2300*2750
№Наименование
1Конвейер и тележка для стружки
2Державка
3Инструмент для наладки и обслуживания станка
4Кабинетная защита станка
5Регулировочные винты и болты
6Освещение рабочей зоны

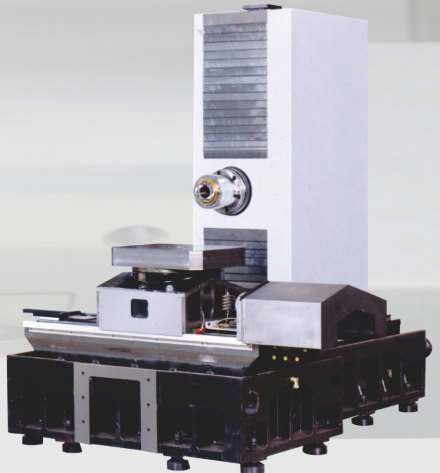

Горизонтальный обрабатывающий центр с ЧПУ модели HMC630

Технические данные оборудованияПоказатель
Максимальный диаметр обработки480 мм
Максимальная длина обрабатываемой детали1000 мм
Размеры рабочего стола, мм.630 – 700
Тип главного приводаРемённая передача
Диапазон вращения шпинделя45-6000 об/мин
Конус шпинделяВТ50
Мощность главного привода станка15 / 18,5 кВт
Крутящий момент143 / 236 Н.м
Ход по трём осям (X*Y*Z), мм.1050 * 750 * 900
Скорость подачи, мм/мин5-6000
Точность позиционирования, мм0,012
Точность повторного позиционирования, мм0,005
Точность обработки детали, мм.0,008
Магазин инструментовВТ50-30 (30 позиций)
Размер державки, мм30 × 30
ЧПУ (Система числового программного управления)FANUC 0i-MF
Двигатели сервопривода (подача)Серия βiS
Двигатели сервопривода (шпиндель)Серия βiIP
Общая установленная мощность35 кВт
Напряжение сети380 В ± 10 %, 50 Гц ± 1 Гц.
Размеры станка (Д×Ш×В) мм4200 * 3000 * 3200
№НаименованиеКол-во
1Гидравлическая станция1 компл.
2Тележка станочная1 шт.
3Трансформатор1 компл.
4Педаль2 шт.
5Дверь безопасности1 шт.
6Защитный поручень1 компл.
7Полная кабинетная защита1 компл.
8Инструмент для наладки и обслуживания станка1 компл.
9Ящик для инструментов1 шт.
10Регулировочные винты и болты1 компл.
11Освещение рабочей зоны1 компл.
12Техническая документация1 компл.
